產品簡介：
4-72型離心通風機廣泛用于一般工廠、倉庫、高層建筑、地下鐵道等大型建筑物的通風換氣，它既可以輸出氣體， 也可以輸入氣體，被輸送氣體必須是空氣或其他不自燃、不揮發、 不易爆， 對鋼材無腐蝕性、對人體無害之氣體，氣體內不得含粘性物質所含塵土及硬質顆粒物在被輸送氣體中所占比例不得超過150mg/m3，且被輸送氣體之溫度 不得超過80°C。

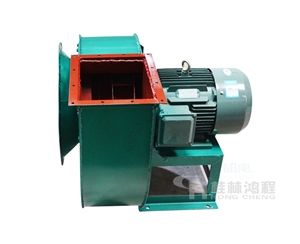

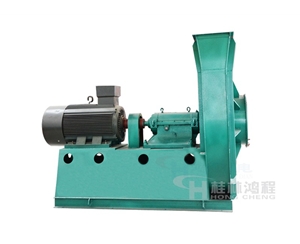

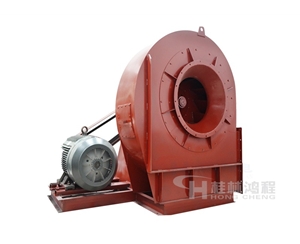

從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以“右”表示； 葉輪逆時針旋轉，稱為左旋風機， 以“左”表示。 風機的傳動方式有A、B、C、D四種。 其中，№2.8～6采用A式傳動,有4-72-11（采用B35電機，風機不帶底座）和4-72-13（采用B3電機，風機帶底座）兩種形式；№6～12采用C、D式傳動, №16～20采用B式傳動。
風機的出口位置， 以機殼的出風口角度表示。№2.8～6風機出風口位置調整范圍為0°～225°，間隔是45°；№16、20出風口位置調整范圍為0°～180°，間隔是90°，訂貨時需注明。
產品特點：
1. 4-72型風機中№2.8～6主要由葉輪、機殼、進風口等部分配直聯電機而組成。№6～20除具有上述部分外，還有傳動部分等。
2. 葉輪由10個后傾的機翼型葉片、 曲線形前盤和平板后盤組成。 用鋼板或鑄鋁合金制造，并經靜、動平衡校正，空氣性能良好，效率高，運轉平穩。
3. 機殼做成兩種不同型式。 №2.8～12機殼做成整體， 不能拆開， №16～20的機殼做成三開式，除沿中分水平面分為二半外，上半部再延中心線垂直分為兩半， 用螺栓連接。
4. 進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
5. 傳動部分由主軸、軸承箱、滾動軸承、聯軸器(D式)或皮帶輪(C式)組成。
產品參數：
|
機號 No |
轉速 r/min |
配用電機 |
流量 m3/h |
全壓 Pa |
|
| 型號type | 功率 | ||||
| 6C | 2240 | Y160L-4 | 15 | 10314-20628 | 2734-1733 |
|
2000 |
Y160M-4 | 11 | 9209-18418 | 2176-1380 | |
| 1800 | Y132M-4 | 7.5 | 8288-16576 | 1760-1116 | |
|
1600 |
Y132S-4 | 5.5 | 7367-14734 | 1389-881 | |
| 1250 | YI00L2-4 | 3 | 5756-11511 | 846-537 | |
|
1120 |
Y100L1-4 | 2.2 | 5157-10314 | 679-431 | |
|
1000 |
YI00L1-4 | 2,2 | 4605-9209 | 541-344 | |
|
900 |
Y90L-4 | 1.5 | 4144-8288 | 438-278 | |
|
800 |
Y90S-4 | 1.1 | 3684-7367 | 346-220 | |
| 8C |
1800 |
Y200L1-2 Y200L2-2 |
30 37 |
19646-36427 | 3143-2302 |
| 1600 |
Y180M1-2 Y200L1-2 |
22 30 |
17463-32380 | 2478-1816 | |
| 1250 | Y160M-4 | 11 | 13643-25297 | 1507-1106 | |
| 1120 |
Y132M-4 Y160M-4 |
7.5 11 |
12224～ 22666 | 1209～ 887 | |
|
1000 |
Y132S-4 Y132M-4 |
5.5 7.5 |
10914-20237 | 963-707 | |
| 900 |
Y112M-4 Y1325-4 |
4 5.5 |
9823-18213 | 779-572 | |
| 800 | Y100Lz-4 | 3 | 8732-16190 | 615-452 | |
|
710 |
Y100L1-4 Y100L2-4 |
22 | 7749-14368 | 485-356 | |
| 630 | Y100Lr-4 | 2.2 | 6876-12764 | 381-280 | |
| 10C |
1250 |
Y225S-4 | 37 | 34863-48797 | 2373-187 |
| 1120 | Y200L-4 | 30 | 31237-43722 | 1902-1505 | |
| 1000 | Y180M-4 | 18.5 | 27890-39038 | 1514-1199 | |
|
900 |
Y160L-4 | 15 | 25101-35143 | 1225-970 | |
| 800 | Y160M-4 | 11 | 2231-31230 | 967-766 | |
| 710 | Y132S-4 | 5.5 | 19802-27717 | 761-603 | |
| 630 | Y132S-4 | 4 | 17571-24594 | 599-475 | |
| 560 | Y112M-4 | 4 | 15618-21861 | 473-375 | |
| 500 | Y100L2-4 | 3 | 13945-19519 | 377-299 | |
